電磁加熱現在已經大量應用到民用供暖供熱，煤礦熱水采用電磁加熱，既省錢又省力。

一、 電磁熱水原理簡述：

將50Hz工頻電轉換為20KHz左右的高頻交流電，利用 變頻磁驅動原理，高速變化的電流流過感應 線圈產生交變的磁場，高速變化的磁場產生的磁力線通過線圈內部的金屬管道或容器時產生無數的渦流，渦電流使得金屬管道或容器主動發熱，從而起到加熱管道或容器內的水目的，整個過程是“ 電—磁—熱 ”的高效轉化過程，相比傳統電加熱節能效果好。

二、 技術規格：

1. 電磁加熱器 供電電壓380VAC 50Hz/60Hz

2. 加熱器工作頻率5~20K赫茲（ KHz）

3. 電磁熱水設備額定功率240KW/ 臺*3臺設備+3臺循環水泵，總負荷設計約 750KW。

4. 采用全橋電路，具有輸入過壓，輸入欠壓，輸出過流，線圈短路、線圈開路、電源過熱、溫度傳感器短路、缺相等軟硬件保護功能

5. 具備四節點浮漂式水位控制器系統及溫控系統

6. 具有0~10V或4~20mA 和PLC控制。

7. 具有負載自動識別匹配功能

8. 加熱器采用強制風冷簡潔對稱設計

9. 加熱管道距離集成在智能加熱電源控制柜內

10. 具備遠程/本地兩地控制（有線），溫度及輸出功率兩地顯示（電控柜到遠程操作臺距離不超過 2米，電控柜到加熱線圈不超過1米）

11. PLC控制系統采用西門子控制器及I/O模塊，采集水箱水位、水溫的數據，控制水泵的起停及運行，實現手動及自動控制

12. 全數字智能DSP+IGBT軟啟動功能，功率因數 ≥95%

13. 具有水溫的控制有自動功能，根據水溫高低來控制加熱輸出功率，保證水溫恒定在所需要的溫度，溫度控制范圍在± 3℃。

14. 具有加熱線圈短路、開路、電源缺相、過熱、過流、過壓加熱裝置缺水自閉等保護功能

15. 電柜的主電纜：需方提供到柜主電纜單芯線徑≥360mm² ，電柜外殼為室外布置。

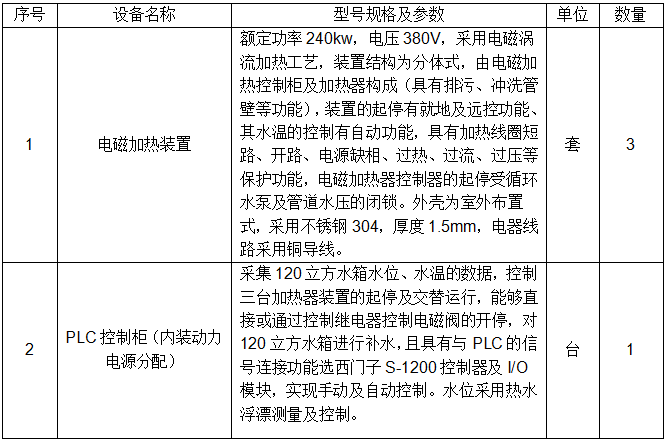

三、設備主要組成及簡要說明：

操作方法簡述：

1. 就地控制（控制器控制）：

電柜配置：3臺加熱控制器、空氣開關、溫控表、水位表、電流表、電壓表、顯示器、電源開關、加熱開關、電源指示燈、加熱指示燈。

單臺加熱器操作方法：接通空氣開關后，打開電源開關電源指示燈亮，水位表亮、溫控表亮、顯示器亮，再依次設定溫控表的水溫溫度和打開加熱開關，在水位滿足最低水位的條件下加熱器開始加熱，輸出功率自動調節到最大輸出。PID自動整定線性控制輸出功率大小，當水溫到達設定溫度或水位時，控制器停止加熱。當水位不足時由水位控制器控制進水電磁閥進行補水。

2、遠地控制（PLC控制）：

電柜配置：PLC觸摸顯示屏、空氣開關、電源指示燈等。

遠地控制仍為有線控制，PLC控制系統采集水箱水位、水溫的數據 信號，并在觸摸屏上顯示，可直接對整個供水系統進行停開機，加熱器的啟停，溫度設定，功率調整等功能進行操作，能對水箱水位進行監控，并控制循環供水泵的起停及加熱裝置的運行 。

電磁熱水設備在大型煤礦的應用，實現了安全、智能化的傳統設備轉型，系統自動運行，谷電加熱，自動恒溫和補水，為傳統企業實現節能提供一個模板和示范。
